磁翻板液位計安裝角度的不同所帶來的測量影響
發布時間：2021-03-10 08:06:42??點擊次數：1903次
液體流過儲罐后，下游產生流速分布畸變，若是兩只鄰近相接的不同平面儲罐，除液體分布畸變外還會有漩渦。這些現象要影響裝在下游的大部分類型液位計(除頂裝式等少數類型外)的測量值，因此通常要求在液位計安裝點之前有一定長度直管段，改善進入儀表的流動狀況。磁翻板液位計受儲罐影響較小，鋼管長度要求也遠低于遠傳腐蝕型、高溫高壓等其他液位儀表。但是當前磁翻板液位計精度為測量值的0.5%，甚至0.2%，即使影響量較小，還是受到人們的關注。

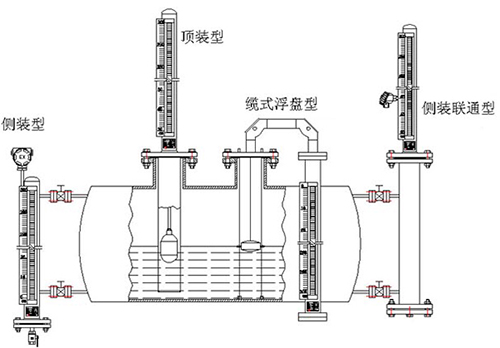

除儀表的法蘭小腿部分可降低儲罐影響外，人們還從安裝方式上設法降低影響的方法。曾報道液位傳感器磁性軸線與鄰近儲罐平面成45b傾斜安裝可以減少儲罐影響。日本工業標準B7554解說部分列有磁性軸線與儲罐平面垂直、平行、成45b三種安裝方式，在不同長度鋼管下的測量誤差范圍，也說明這一效果。液體流過儲罐由于離心力作用，靠外壁產生吸附效應，內壁產生浮力效應，由此產生橫向流動的平穩上下浮動，引起下游產生液位分布畸變，如圖1所示。
圖1中，磁翻板液位計在右邊垂直剖面儲罐外緣流速較快，當內部浮子呈水平面向上時，液位也會向上。隨著液流離開儲罐距離增加，畸變會趨于緩和。
當前絕大部分磁翻板液位計是磁力浮力U型三者綜合原理設計的。這三個理論有一個共同點就是液位計必須包含測量管橫截平面區域內。如果液位計與儲罐的安裝角度不對稱，那么就會出了和這個區域，就無法正常使用。比如說，當液位計的管道口徑為51mm的時候，內壁有48mm，那么這個時候浮子直徑小于48，如果按照不垂直，那么浮子也會不垂直，根據液位計的浮力原理，這個是時候液位計的測量結果會有偏差。
|
