磁翻板液位計中心距與量程范圍的區別
發布時間：2021-03-10 08:19:11??點擊次數：3559次
磁翻板液位計又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。
磁翻板液位計在產品生產及產品的造型及與安裝過程中，經常會遇到一個關于產品的專有名詞中心距，中心距到是指什么，是指的儀表的那一段距離，對于儀表的測量有會有什么樣的一個關系。下面為對此存在疑問的廣大用戶加以說明。
要理解中心距的概念，*先我們要清楚磁翻板液位計的的安裝方式，磁翻板液位計的有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。

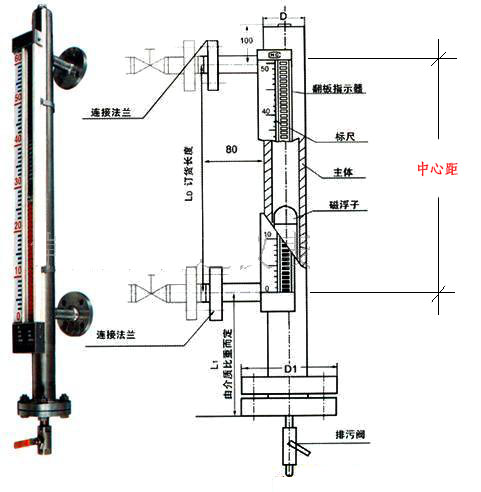

我們知道側裝磁翻板液位計作為一個測量儲罐的連通器，有上下兩只連接法蘭與罐體相連通，中心距就是指的側裝式磁翻板液位計從上面的連接法蘭中心到下端連接法蘭中心的這段距離。正是這段距離才是測量液位的*有效的距離。而對于頂裝式磁翻板液位計，因為它只有下端有連接法蘭與儲罐相連通，因此也就不存在中心距了。具體的解釋可由下圖加以說明。
1、從結構圖可以看出，法蘭中心距不代表整體液位計的長度（高度）。刻度指示用的翻板長度（高度）也要比法蘭中心距稍微長一點（多出的部分是名*和翻板頂部一些部分）。
為什么整體的長度會比中心距（液位測量量程）長呢。因為從上面結構圖我們可以看出，當液位刻度為0或的時候，（浮力原理）浮子的上端要與刻度0對齊，那么主體鋼管道也要零點刻度往下延長，以便留有浮子長度（浮子的長度根據介質密度來決定）的空間。同樣，液位滿量程的時候也是一樣考慮。而且還要加裝排污閥，排污閥的操作空間也要考慮在安裝空間的因素里面。以前我們都一致確定測量范圍不能等同于中心距，因為中心距就是上下端兩法蘭中心之間的距離，而現場可能因為安裝空間的限制導致本來罐體高4米*后安裝法蘭中心距卻只有3米7。不過這個時候，有很多廠家和客戶會認為磁翻板液位計的中心距為3米7那么測量范圍也只有3米7，這個概念本身是錯誤的。下面凱銘儀表就來解釋下具體原因。
*先磁翻板液位計是根據類似U型管道兩邊壓強相同的概念為基礎的，利用浮力原理公式作為計算模型。就是說罐體內的液位上升，磁翻板液位計管道內的液位也會上升，從而浮子上升了顯示了液位刻度。說道這里，你會發現，雖然法蘭中心距為3米7，但是我的浮子主體管道可以延長，刻度面板也可以延長，只要頂部有空間，管道和面板延長至4米5也是沒問題的。由此看來，磁翻板液位計中心距在某些情況下，不能等同于測量范圍的。
|
