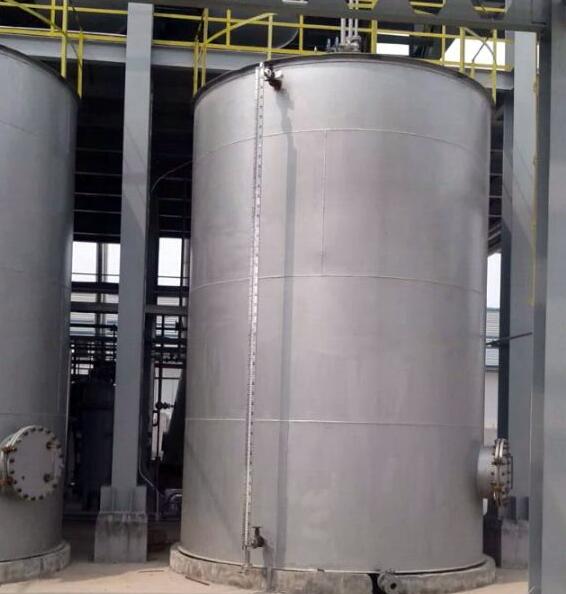

儲罐用液位計,低溫儲罐液位計
發布時間：2021-01-12 05:14:15??點擊次數：1867次
儲罐用液位計產品概述
磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器， 可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
儲罐用液位計技術參數
| 測量范圍 | 150～8000mm或遠輸條件不允許超過長度的液位計可采用分段制造 |
| 工作壓力 | *高16.0MPa |
| 工作溫度 | ≤420℃ |
| 精確度 | ±10mm |
| 介質密度 | UHZ-517C12B、C、D、E≥600kg/m3 |
| 環境振動 | 頻率≤25Hz 振幅≤0.5mm |
| 跟隨速度 | ≤0.08m/s |
| 介質粘度 | ≤0.4Pa.s |
| 過程連接 | 旁路側面安裝法蘭DN25,PN4.0 |
| 法蘭標準 | HG20592～20635-97其它法蘭標準請用戶注明。 |
| 材質 | 旁路管：00Cr17Ni14M2(316) |
| 浮子 | 鈦 |
| 翻柱 | 陶瓷 |
| 開關 | 液位報警（控制） |
| 開關類型 | 凸輪磁驅動開關，單刀雙投，具有防震保護 |
| 觸點容量 | 10A 250VAC |
| 環境溫度 | -50～180℃ |
| 防護等級 | IP65 |
| 防爆標志 | 隔爆型ExdIIBT1～T6 |
| 變送器 | LB遠傳 |
| 測量范圍 | 300～8000mm |
| 輸出信號 | 4～20mADC二線制 |
| 電源 | 24VDC（15～35VDC） |
| 精確度 | ±10mm |
| 負載能力 | 600∩（24VDC供電時） |
| 環境溫度 | -40～80℃ |
| 防護等級 | IP65 |
| 防爆標志 | 本安型：ExiaIICT4；防爆型：ExdIIBT4 |
| 電氣接口 | M20＊1.5 |
| L | 排污閥 |
| 口 | 液位開關,G、M、N、S、T任選 |
| R | 4～20mA二線制變送器 |
| D | 隔爆型:dIIBT4 |
| E | 本安型:ibIICT4 |
| F | 配隔離安全柵 |
| A | XGTH-510(豎式)顯示調節報警儀 |
| B | XGTA-810(橫式)顯示調節報警儀 |
| J2 | 循環水加熱夾套 |
| J4 | 電伴熱裝置 |
| --口 | 測量范圍(mm) |
| --口 | 介質密度(g/cm3) |
| --口 | 工作壓力(MPa) |
儲罐用液位計型譜
| UHZ | 磁翻板液位計 | ||||||
| 測量型式 | 25 | 側側安裝式 | |||||
| 27 | 頂部安裝式 | ||||||
| 28 | 側頂安裝式 | ||||||
| 29 | 側底安裝式 | ||||||
| 26 | 底部安裝式 | ||||||
| 顯示方式 | 1 | 雙面板式 | |||||
| 2 | 單面板式 | ||||||
| 3 | 單帶夜光型 | ||||||
| 4 | LED顯示型 | ||||||
| 遠傳方式 |
|
無可省略 | |||||
| L | 遠傳型 | ||||||
| 防爆形式 | O | 普通型 | |||||
| G | 隔爆型 | ||||||
| Z | 本安型 | ||||||
| F | 配安全柵 | ||||||
| 液位控制 | O | 無 | |||||
| S | （報警）開關 | ||||||
儲罐用液位計工作原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。
儲罐用液位計產品特點
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
儲罐用液位計的正確組裝使用及維護
1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
|
