氫氟酸液位計如何正確選型和安裝
氫氟酸液位計在工業應用領域司空見慣，是基于阿基米德浮力原理和磁耦合作用設計的，浮球隨著容器的液位變化而上下移動，由于磁性作用，氫氟酸液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現遠距離的液面檢測和控制。
氫氟酸液位計以其結構簡樸、操作簡便、可靠性好、精準度高、低消耗的特點，頗受人們歡迎，被廣泛用于大壩（水庫）水位的檢測、污水處理、石油化工原料儲存、食品飲料和加油站地下庫存等各種液罐的液位工業計量和控制。儀表中液位測量通常使用液位計來測量罐體和箱體里液位的高度，顯示里面的液位的高度,其中氫氟酸液位計就是居多液位計中的一種被廣泛應用的測量儀表。
氫氟酸液位計的原理及結構:
氫氟酸液位計主要由浮球、插桿等組成。
氫氟酸液位計通過連接法蘭按裝于容器頂上，浮球根據排開液體體積相等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，氫氟酸液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，氫氟酸液位計從而達到液面的遠距離檢測和控制。
適用范圍及特點：
氫氟酸液位計幾乎可以適用與各種工業自動化過程控制中的液位測量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
氫氟酸液位計是由液位傳感器和智能HART板（電流轉換器）兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。遠傳供給控制室可實現液位的自動檢測、控制和記錄。
氫氟酸液位計的在選型時要點及安裝說明：
氫氟酸液位計有兩種浮動形式，一種是浮球動，導桿不動；另一種則是浮球和導桿同時動。前一種浮球和導桿間不能有雜物，這一點選型時就要注意。后一種要避免導桿濺上雜物，同時這種形式抗介質流動的能力較小，安裝定位時要注意避免。
共同點是浮球上下運動時不能有阻礙。安裝垂直度要符合要求，在介質存在流動時要避開急流安裝，必要時可加強導桿固定或加裝靜止套。
氫氟酸液位計安裝說明：
1、被測介質不應含有鐵磁性雜質。
2、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。
3、儀表的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時針方向排列。
4、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。
5、儀表的安裝位置一般選擇在量程之半。

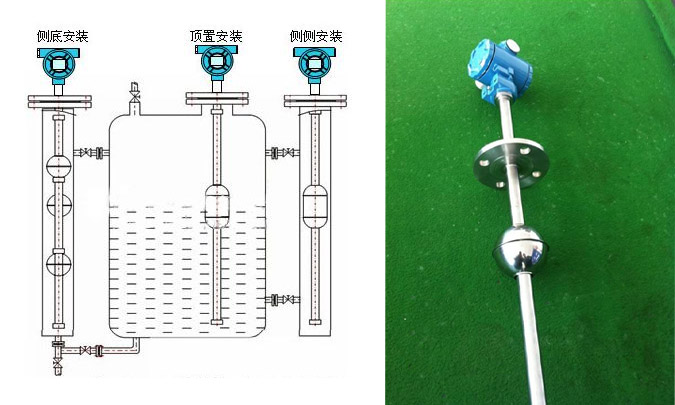

氫氟酸液位計分以下四種安裝方式：
1：側底安裝 2：頂置安裝 3：側側安裝
