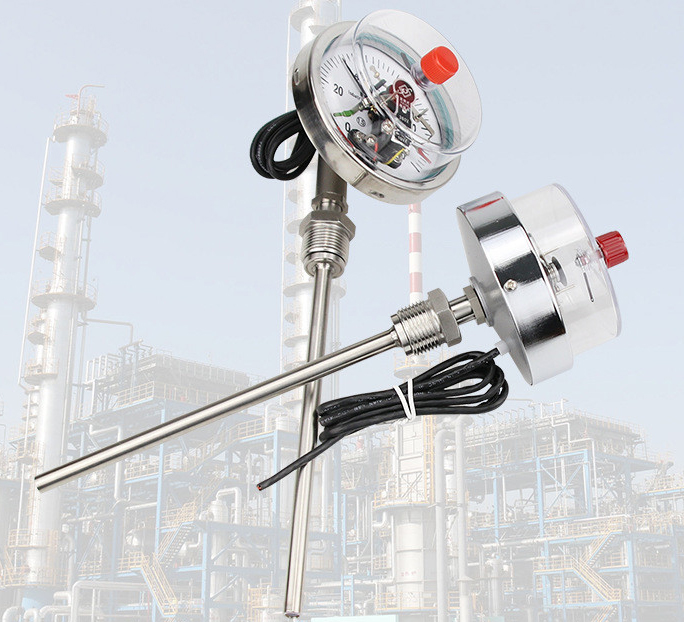

抽芯式雙金屬溫度計
- 品*：JKM/凱銘儀表
- 型號：JKM-WSS
- 測量范圍：徑向 萬向 軸向
- 精度等級：1.5
- 公稱通徑：60,100,150
- 適用介質：液體、蒸汽、氣體
- 工作壓力：≤6MPa
- 工作溫度：-80℃～+500℃
- 供電方式：24VDC
- 訂貨號：SGK967570HRJ
抽芯式雙金屬溫度計產品概述
雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
抽芯式雙金屬溫度計特點
1.現場顯示溫度，直觀方便。
2.安全可靠，使用壽命長。
3.多種結構形式，可滿足不同要求。
抽芯式雙金屬溫度計工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
抽芯式雙金屬溫度計主要技術參數
1.產品執行標準：JB/T8803-1998；GB38369-83
2.標度盤公稱直徑：60,100,150
3.精度等級：（1.0）1.5
4.熱響應時間：≤40s
5.防護等級：IP55
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%
7.回差：溫度計回差應不大于基本誤差限的絕對值
8.重復性：溫度計重復性*限范圍值應不大于基本誤差限絕對值的1/2
9.測溫范圍：
10.正常工作大氣條件：
11.測量端形式：
12.外形尺寸：
抽芯式雙金屬溫度計安裝固定形式
1.可動外螺紋管接頭
2.可動內螺紋管接頭
3.固定螺紋接頭
4.卡套螺紋接頭
5.卡套法蘭接頭
6.固定法蘭
注：可提供ANSI、JB、HG等標準法蘭
抽芯式雙金屬溫度計型號表示
抽芯式雙金屬溫度計型號規格及測量范圍
抽芯式雙金屬溫度計使用與維修
1、為保證溫度計的正確性，尾管浸入被測介質的深度視尾管長度不同應在75以上。
2、讀數時視線應與標度盤垂直。
3、溫度計在正常使用后（一般不超過一年）應按工業雙金屬溫度計有關檢定規程進行定期檢定。
4、熱套式溫度計使用過程中遇到損壞需要更換時，只需逆時針?biāo)蓜?dòng)螺母1，然后旋出表芯2，保護套3留在設備中，將新的表芯裝入，勿使雙金屬螺管與保護套底部接觸，旋緊螺母1即可。
5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管，切勿使其彎曲變形。
