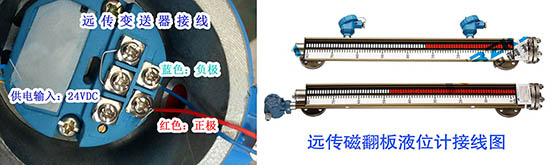

襯四氟耐酸堿磁翻板液位計廠家接線圖及電源遠傳信號接線方法
襯四氟耐酸堿磁翻板液位計廠家是一種在罐區普遍在使用的液位儀表，不僅可以就地現場顯示，也可通過4-20mA遠傳信號輸出，一般是兩線制。本文可以介紹一個接法，襯四氟耐酸堿磁翻板液位計廠家正*接儀表24V輸出端，襯四氟耐酸堿磁翻板液位計廠家負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做液位計電源。如果是四線制，那就好辦了，液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*.
如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應液位計的正負端子，輸出端正負對應儀表的正負。
襯四氟耐酸堿磁翻板液位計廠家接線注意事項
鑒于襯四氟耐酸堿磁翻板液位計廠家接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對襯四氟耐酸堿磁翻板液位計廠家進行接線操作時，一定要注意以下幾點：
1、在配線時應避開大容量的變壓器、電動機或干擾源；
2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；
3、根據需要連接接地端子；
4、擰緊接線盒的接線端蓋；
5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；
帶遠傳襯四氟耐酸堿磁翻板液位計廠家有很多種材質，使用于不同測量介質；而且數顯表還可以報警，遠傳接線有 兩線制 ，三線制 ，四線制
一、襯四氟耐酸堿磁翻板液位計廠家的接線方法
襯四氟耐酸堿磁翻板液位計廠家一般是兩線制，4~20MA信號。其中一種接線方法為：襯四氟耐酸堿磁翻板液位計廠家正*接儀表24V輸出端，襯四氟耐酸堿磁翻板液位計廠家負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做襯四氟耐酸堿磁翻板液位計廠家電源。
如果是襯四氟耐酸堿磁翻板液位計廠家采用的是四線制，則襯四氟耐酸堿磁翻板液位計廠家的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應襯四氟耐酸堿磁翻板液位計廠家的正負端子，電源輸出端正負對應儀表的正負。
二、襯四氟耐酸堿磁翻板液位計廠家接線注意事項
鑒于襯四氟耐酸堿磁翻板液位計廠家接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對襯四氟耐酸堿磁翻板液位計廠家進行接線操作時，一定要注意以下幾點：
1、在配線時應避開大容量的變壓器、電動機或干擾源；
2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；
3、根據需要連接接地端子；
4、擰緊接線盒的接線端蓋；
5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；
|
