頂裝式磁翻板液位計內部結構圖
發布時間：2021-08-20 02:17:11??點擊次數：2377次
磁翻板液位計可用于各種塔、罐、槽等設備的介質液位檢測。按照按照方式的不同，可分為頂裝磁翻板液位計、側裝磁翻板液位計和底裝磁翻板液位計。其中，頂裝磁翻板液位計主要用于地埋罐，或者在容器不適宜側面開孔及側面安裝空間很少時選用。為了使儀表用戶對頂裝磁翻板液位計有更為深入地認識和了解，本文結合頂裝磁翻板液位計的結構圖，對頂裝磁翻板液位計的結構做重點介紹。
總體而言，頂裝式磁翻板液位計的結構與普通側裝式磁翻板液位計類似，也是由浮筒、磁浮子、指示器和連接法蘭組成，如下圖所示。
盡管如此，相比側裝磁翻板液位計，頂裝磁翻板液位計在具體結構上仍有一些差別，具體如下：

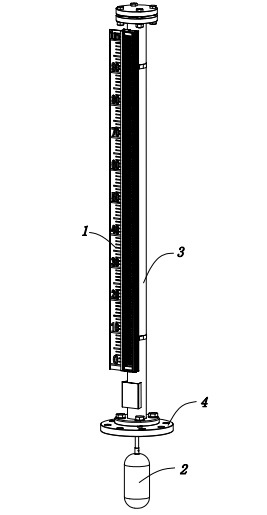

根據上圖，為指示器，也稱顯示面板。指示器（顯示面板）主要起就地顯示的作用，以方便遠距離觀察液位的實際情況。為方便安裝，指示器一般與浮筒捆綁在一起。
為磁浮子。與側裝磁翻板液位計不同，頂裝磁翻板液位計的磁浮子并沒有安裝在浮筒里面，而是安裝在護筒里面，與被測液體直接接觸。當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。根據液體密度和酸堿性的不同，選擇不同體積、重量和材質的磁浮子與之相匹配，以達到*佳測量精度。
為浮筒。浮筒通過過程連接與被測容器連接在一起，形成連通器，實現液位的測量。浮筒的材質根據不同的液體化學屬性有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等。
為連接法蘭。頂裝磁翻板液位計的過程連接法蘭與側裝磁翻板液位計的連接法蘭有所不同，側裝磁翻板液位計的連接法蘭一般是兩個，呈上下對稱的，而頂裝磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，不同的液體屬性和工況，應選擇相應壓力和直徑的連接法蘭與之相匹配。
