靶式流量計結構與測量原理
發布時間：2023-06-05 10:00:32??點擊次數：2985次
靶式流量計是一種集流量、溫度、壓力檢測于一體的新型測量儀器，具有抗震動、抗雜質、抗干擾、安裝簡便、維護簡單、故障自檢等多種的優點，被廣泛的應用于多個行業當中。**小編主要來為大家介紹一下靶式流量計的原理和特點，希望大家可以更加的了解自己的產品。
原理和結構
1、工作原理
靶式流量計的原理簡圖如圖1所示。在測量管（儀表表體）中心同軸放置一塊園形靶板，當流體沖擊靶板時，靶板上受到一個力F，它與流速V，介質密度ρ和靶板受力面積A之間關系式如式（1）所示。
其余符號同上。

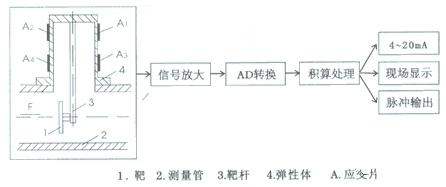

靶板受力經力轉換器轉換成電信號，經前置放大，AD轉換及計算機處理后，可得到相應的流量和總量。如圖1所示。
2、結構形式

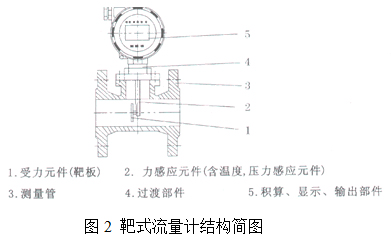

靶式流量計結構簡圖如圖2所示它由檢測裝置，力轉換器，信號處理和顯示儀幾部分組成。檢測裝置包括測量管和靶板，力轉換器為應變計式傳感器，信號處理和顯示儀可以就地直讀顯示或遠距標準信號傳輸等。靶式流量計的結構形式可分為管道式，夾裝式和插入式等，各類結構形式還可分為一體式和分離式二種。一體式為現場直讀顯示，而分離式則把數碼顯示儀與檢測裝置分離（一般不超過100m）。
|
