氣體渦輪流量計的工作原理
發布時間：2023-10-09 10:03:08??點擊次數：1824次

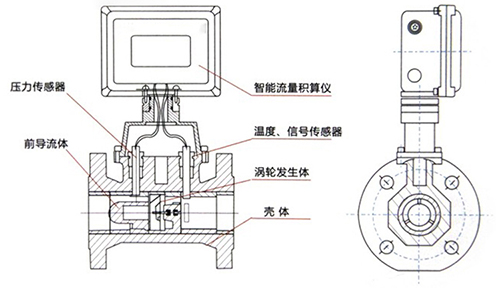

氣體渦輪流量計是新一代的智能型流量儀表，具有精度高、重復性好、量程范圍寬、體積小、結構比較簡單、運動部件少等優點，所以非常適合本試驗，具有普遍性。圖1為LWQ型號氣體渦輪流量計。其工作原理是：當氣流進入流量計時，*先經過整流器整流并加速，在流體的作用下，渦輪克服阻力矩開始轉動。當力矩達到平衡時渦輪轉速穩定，其轉速與氣體工況流量成正比，并通過機械傳動及磁耦合聯接驅動輪計數器轉動，直接累積氣體的工況體積總量。由于氣體是由大量雜亂無章運動著的分子組成的，分子間的距離較大，隨著溫度或壓力的變化，分子間距會發生變化，其體積與壓力成反比，與溫度成正比。
因此，當被測氣體的溫度和壓力發生變化時，是無法計量和比較氣體的體積流量的，需要將其統一轉換為標準狀態下的體積流量。所以氣體渦輪流量計可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量。產品主要性能指標達到國際先進水平，是石油、化工、電力、冶金工業等氣體檢測或計量和城市燃氣貿易計量的理想儀表。
|
