雷達液位計由哪些部分組成
液位的測量技術、方法多種多樣，從而相應的測量工具有磁翻板液位計、浮球液位計、鋼帶液位計、雷達物位計、磁致伸縮液位計、射頻導納液位計、音叉物位計、玻璃板/玻璃管液位計、靜壓式液位計、壓力液位變送器、電容式液位計、智能電浮筒液位計、浮筒液位變送器、外測液位計、超聲波液位計等等。依據介質和現場條件的不同，各種液位計各展優勢，形成了以個多元化的局面。

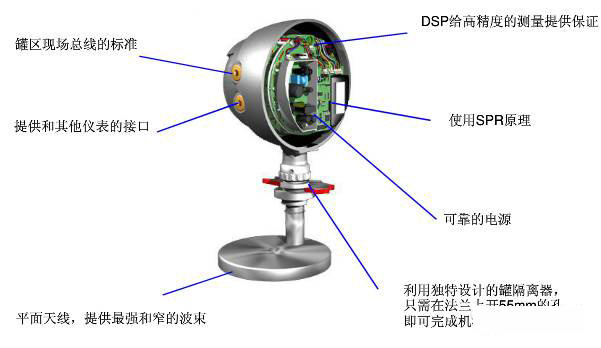

雷達液位計結構組成
雷達液位計是由發射器頭（TH）與天線組成。
1.發射器頭同系列雷達液位計間可以互換，發射器頭由表體和電子單元（THE）組成。
電子單元由微波單元、信號處理、數據通信、電源及瞬變保護電路板等構成。
信號處理卡件（SPC）
SPC卡件包括高性能的信號處理器及通過遠程編程保存儲罐特定數據集的庫存檢測器。
模擬處理卡件（APC）
APC卡件用于模擬輸入信號的濾波和多路復用。將模擬電路保留在獨立的卡件上，可達到較高的信噪比，從而提高測量精度。
溫度多路輸入卡件（TMC）
溫度多路輸入卡件（TMC）用于將6臺溫度傳感器直接連接儲罐雷達液位計。
變速送器接口卡件（TIC）
本質安全輸入要求采用變送器接口卡件（TIC）。TIC卡件包括：
用于4-20mA電流回路的兩臺進線齊納安全柵和兩臺回線安全柵。
用于下位數據采集單元或遠傳顯示單元的單臺齊納安全柵。
用于可選的溫度多路輸入器卡件（TMC)的信號、電源連接件。
繼電器輸出卡件（ROC）
繼電器輸出卡件（ROC）包括兩臺繼電器，可用于控制外部裝置，如閥門、泵、加熱盤管等。
現場通訊卡件（FCC）
FCC卡件處理與外部裝置的通訊，可提供各種類型的FCC卡件，可用于不同類型的通訊協議嗎，也可以模擬其它供應商的液位計。
注: 配置不同，卡件數也不同。
2.天線有多種形式，從而形成多種型號的雷達液位計。

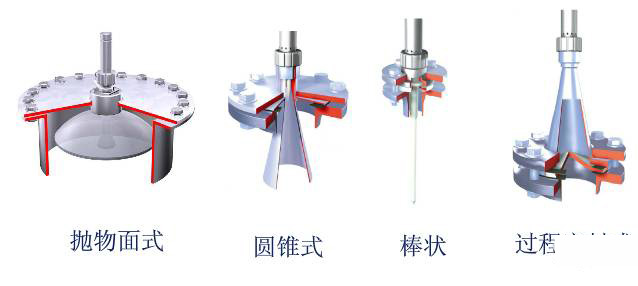

雷達液位計的天線形式

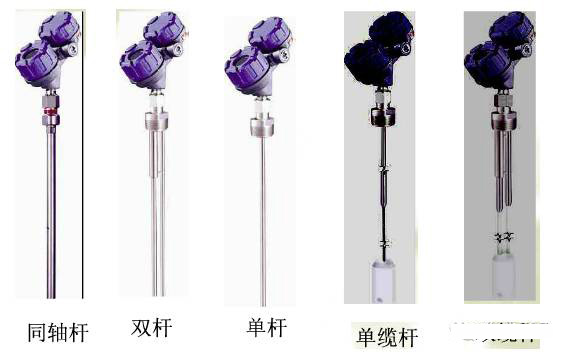

導波桿的類型

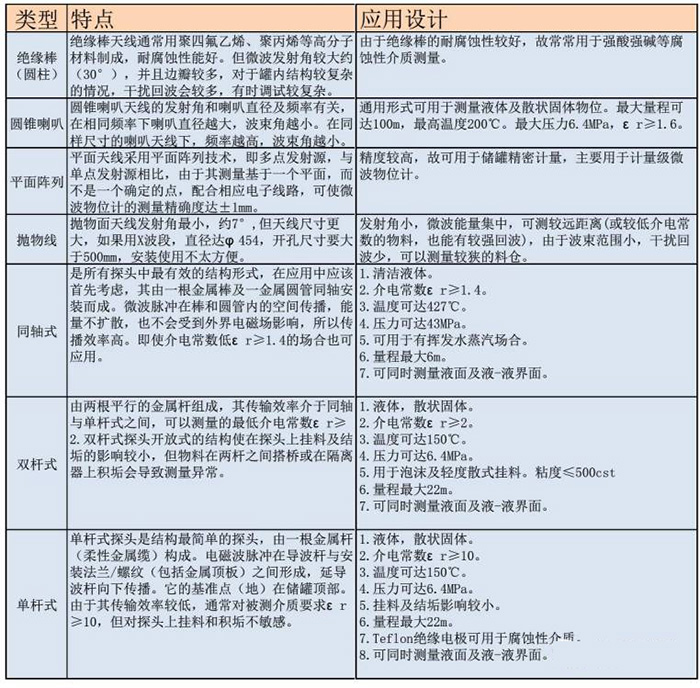

常見天線類型及應用設計
|
